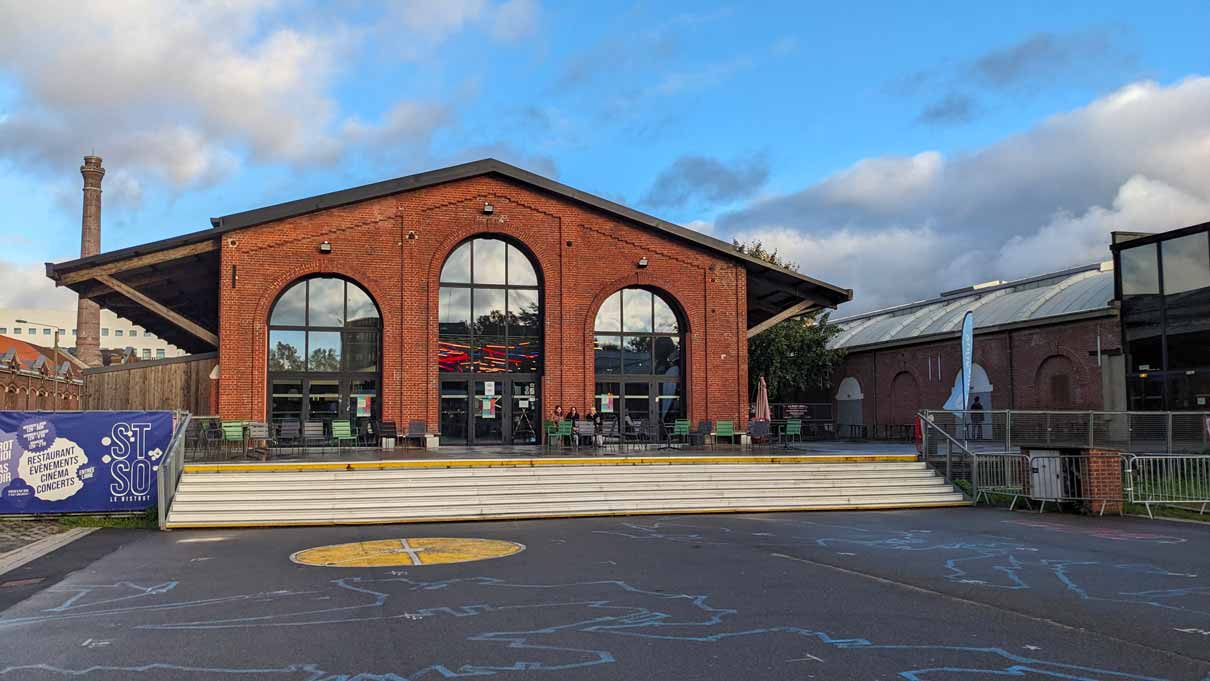

Gare Saint Sauveur

Dans le cadre du réaménagement de la friche ferroviaire Saint-Sauveur à Lille, la Ville de Lille fait construire un équipement sportif neuf rue Camille Guérin — salle polyvalente, dojo, salle type B et vestiaires associés. Artelec intervient auprès de Delannoy Dewailly (lot CVC) sur la programmation et la mise en service de la GTB. Le projet présente plusieurs spécificités d’exploitation : sous-station raccordée au réseau de chaleur urbain (PME Cepage TH 10), récupération d’énergie sur les eaux grises des douches via module REQUP+, et récupération d’eau de pluie pour les sanitaires. La GTB doit orchestrer ces sources énergétiques croisées tout en restant lisible pour l’équipe d’exploitation Ville de Lille / Engie Solutions.

Caractéristiques techniques

Régulation GTB — automates Distech Controls sur protocole BACnet IP/MSTP, programmation des boucles de régulation et des séquences d’enclenchement multi énergies.

Sous-station — échangeur primaire 300 kW raccordé au réseau de chaleur (régime 80/60 °C, 8 100 l/h), intégrateur CF800 sur bus M-Bus pour comptage énergie remonté en GTB.

Production de chaleur — 3 départs régulés depuis la sous-station :

• TC1 chauffage constant 55/45 °C (3 650 l/h)
• TC2 production ECS 80/60 °C (2 150 l/h)
• TV1 chauffage régulé 65/45 °C (2 202 l/h) avec départ en attente pour le futur bâtiment Hall

Production ECS — 2 échangeurs 50 kW en fonctionnement continu redondé (continuité de service en cas de maintenance), ballon ECS et bouclage.

Traitement d’air — 4 CTA double flux régulées par contrôleurs Distech avec sondes de température soufflage/reprise et capteurs de pression :

• CTA salle polyvalente — 4 000 m³/h
• CTA dojo — 2 640 m³/h
• CTA vestiaires — 840 m³/h
• CTA salle type B — 800 m³/h

Récupération d’énergie — module REQUP+ double sur eaux grises des douches (2 systèmes : vestiaires 1-2 et vestiaires 3-4) avec filtre 100 μm, pour préchauffage ECS.

Récupération d’eau de pluie — cuve 750 L avec appoint EF automatique, alimentation des sanitaires.

Émetteurs terminaux — aérothermes en locaux annexes et dojo, radiateurs (RTH) en salle polyvalente, locaux annexes et salle type B.

Supervision — raccordement de la GTB Distech sur le câble de télégestion d’exploitation depuis l’armoire primaire.
